智易時代鷹眼霧炮智能聯動系統方案
——聚焦鋼鐵、焦化、水泥行業粉塵治理解決方案
一、系統介紹
鷹眼霧炮智能聯動系統是智易時代推出的創新環保科技成果，通過深度融合鷹眼監控技術與霧炮除塵手段，構建“實時監測-智能識別-精準聯動-動態治理”的全流程粉塵污染管控體系，針對性解決鋼鐵、焦化、水泥等工業場景中粉塵污染治理效率低、能耗高、管控難等痛點。
系統集成高分辨率攝像頭、智能識別算法及靈活霧炮設備，通過高清攝像頭捕捉目標區域?qū)崟r(shí)圖像，經智能算法深度分析后，精準鎖定粉塵污染源位置、擴散范圍及污染強度，自動調控霧炮噴射角度、強度與噴霧量，實現“按需治理”。相較于傳統霧炮，其核心優勢在于：依托機器視覺、動態光感捕捉及數據分析技術，實現污染源的實時識別（識別準確率＞95%）、精準定位與自適應治理，有效降低30%以上水資源消耗與能耗，同時提升粉塵治理效率40%以上，助力企業實現環保達標與降本增效的雙重目標。
二、核心功能
1. 視頻流輸出

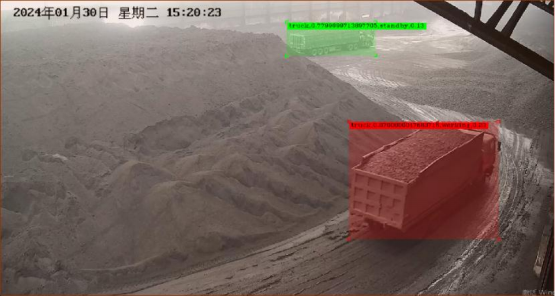

實時輸出霧炮運行狀態、目標區域監測畫面，精準標注目標類型（如卡車、鏟車、挖掘機、粉塵、水霧、取料機、堆料機等），并同步顯示目標名稱、位置、置信度等關鍵信息，實現治理過程可視化。
識別類型
視頻回放
2. 智能聯動
鷹眼識別系統結合揚塵位置與污染行為判定結果，精準計算目標在治理區域的坐標及與霧炮的相對位置，自動生成霧炮旋轉角度、俯仰角度等執行指令，通過以太網通訊下發至霧炮控制PLC，控制霧炮啟停、轉動、俯仰等動作，實現“識別即聯動、污染即治理”的閉環作業。
3. 精準識別
基于高清攝像頭與智能算法，對生產活動（如車輛作業、物料裝卸）及粉塵排放進行實時分析，識別準確率達95%以上，為霧炮提供精確噴霧指導，避免盲目治理。
4. 靈活部署模式
支持單機/聯網雙模式工作：單機模式適用于小規模場景，實現本地監控與治理；聯網模式支持多設備數據共享、協同作業及遠程管理，提升系統覆蓋范圍（最大覆蓋半徑5km）、響應速度（聯動延遲＜100ms）及整體效能。
三、霧炮聯動控制
1. 啟停控制解決方案
· 閾值自動啟停：服務端接入霧炮治理區TSP濃度監測數據，用戶自定義聯動閾值——當TSP濃度達到或超過閾值時，系統自動下發啟動指令；低于閾值時，自動停止霧炮，實現“按需啟停”。
· 計劃控制啟停：支持在服務端設置霧炮定時啟動計劃（如每日固定時段）及工作時長，滿足周期性治理需求。
2. 噴射控制解決方案
· 定點/搖擺噴射：鷹眼識別污染行為后，服務端通過OPC協議向霧炮PLC下發指令，控制霧炮精準啟停及噴射模式（定點聚焦污染源/搖擺覆蓋擴散區），實現精準抑塵。
· 跟車隨動噴射：實時計算污染車輛空間坐標，控制霧炮隨車輛移動同步調整噴射角度，確保揚塵源頭持續被覆蓋，適用于車輛動態作業場景。
3. 霧炮連接方式
· 有線連接：適用于距離＜50m的近距離場景，通過電纜傳輸控制信號，穩定性高。
· 無線連接：采用LoRa無線傳輸模塊，支持距離＜5000m的中遠距離或布線受限場景，部署靈活、成本低。
四、鷹眼霧炮聯動核心技術
1. YOLO11目標檢測技術

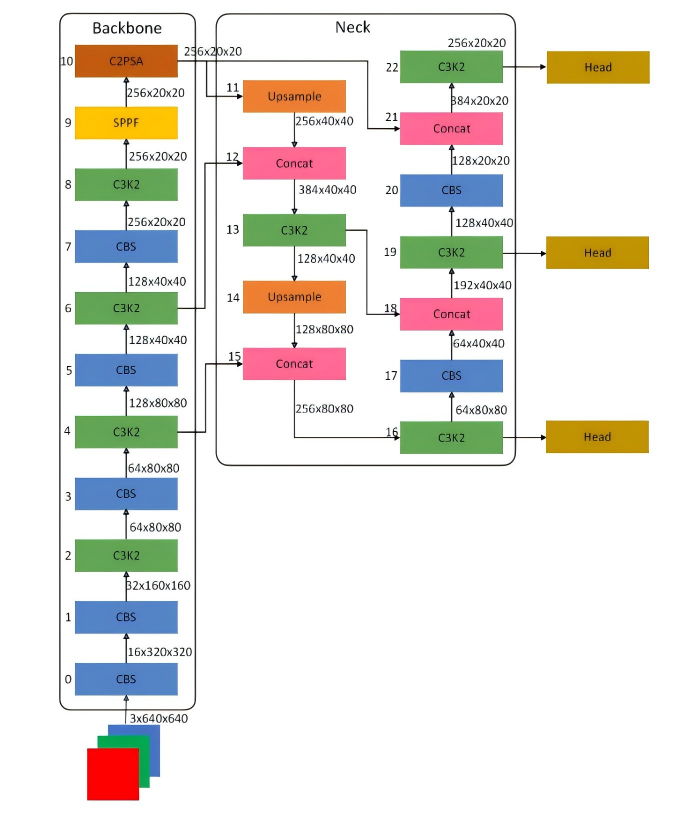

作為Ultralytics公司YOLO系列最新迭代算法，YOLO11以“高精度、高效率、強適應性”為核心優勢，支撐系統智能化功能實現：
· 增強特征提取：改進骨干與頸部架構，提升復雜環境下（如粉塵、光照變化）的目標特征捕捉能力，檢測精度較前代提升15%。
· 優化效率與速度：精煉架構設計與訓練流程，處理速度提升20%，同時參數減少22%（YOLO11m vs YOLOv8m），適配邊緣設備、云平臺及NVIDIA GPU等多場景部署。
· 多任務支持：覆蓋目標檢測、實例分割、姿態估計等多計算機視覺任務，滿足車輛識別、粉塵定位、區域判定等多樣化需求。
2. 核心業務實現
· 可視化交互：目標區域采用半透明填充+虛線邊框標注，檢測框左上角實時顯示車輛名稱、置信度、狀態分?jǐn)?shù)（作業/靜止）等信息，直觀呈現監測結果。

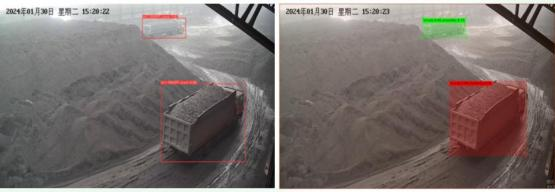

· 車輛作業判定：通過對比前后兩幀目標位置差分變化值，與預設閾值比對判定車輛狀態——紅色框代表作業中，綠色框代表靜止。

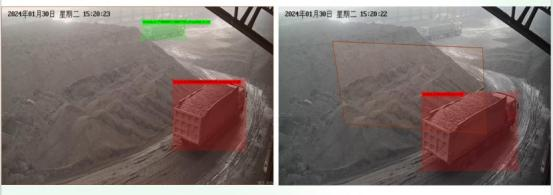

· 區域與污染綁定識別：基于目標位置信息，判定車輛是否在指定監測區域；通過擴大車輛位置范圍（上下左右各1倍），識別粉塵是否在車輛作業影響區內，實現“車輛-粉塵”關聯分析。
· 車輛跟蹤與測速：集成視頻分析與跟蹤算法，實時捕捉車輛動態并定位，通過單位時間移動距離計算速度，超閾值時自動預警。
· 堆料三維建模：多視角圖像采集+自研三維重建算法，快速生成料堆點云圖像與三維模型，實現料堆體積、重量的精準測量（誤差＜3%），支撐物料管理與環保核算。
五、軟件平臺應用案例

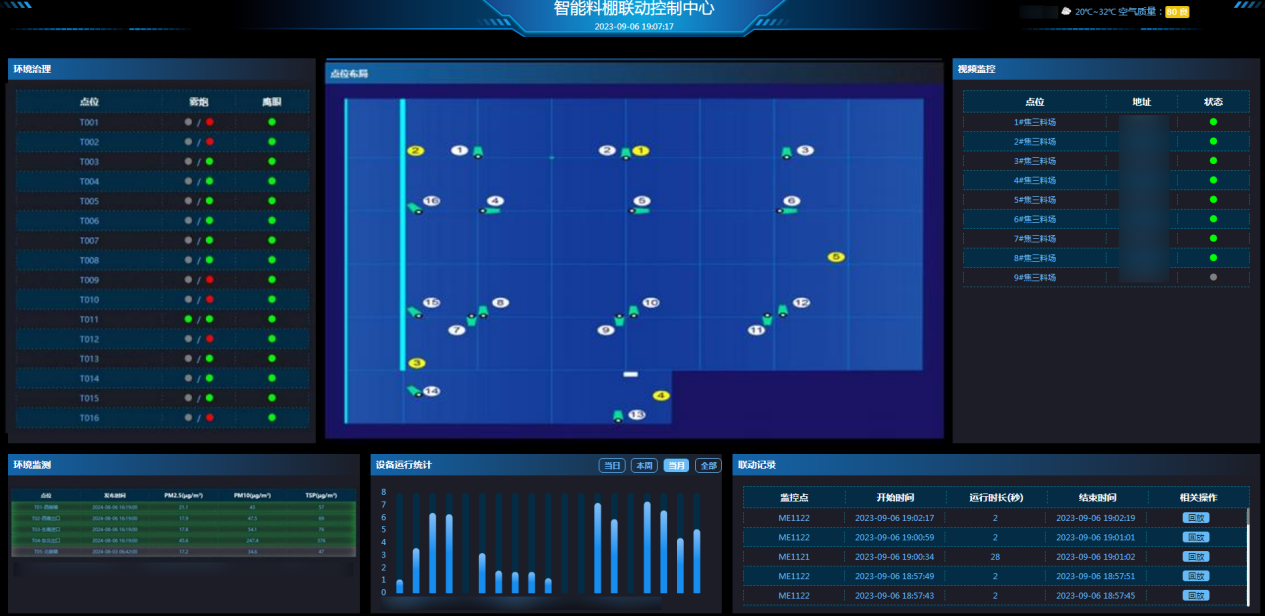

以“智能料棚系統”為例，平臺構建“監測-識別-聯動-治理-反饋”一體化管控體系，核心模塊功能如下：

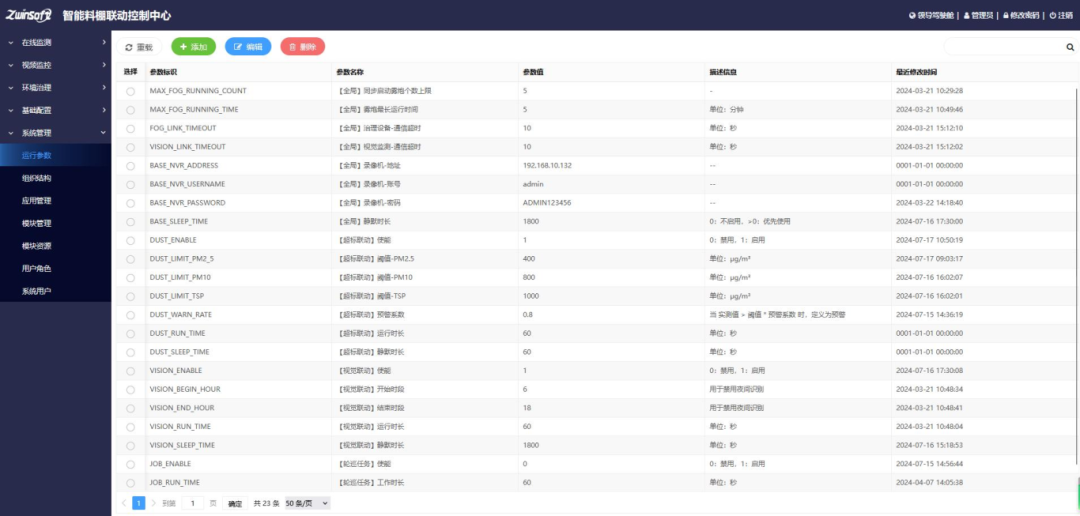

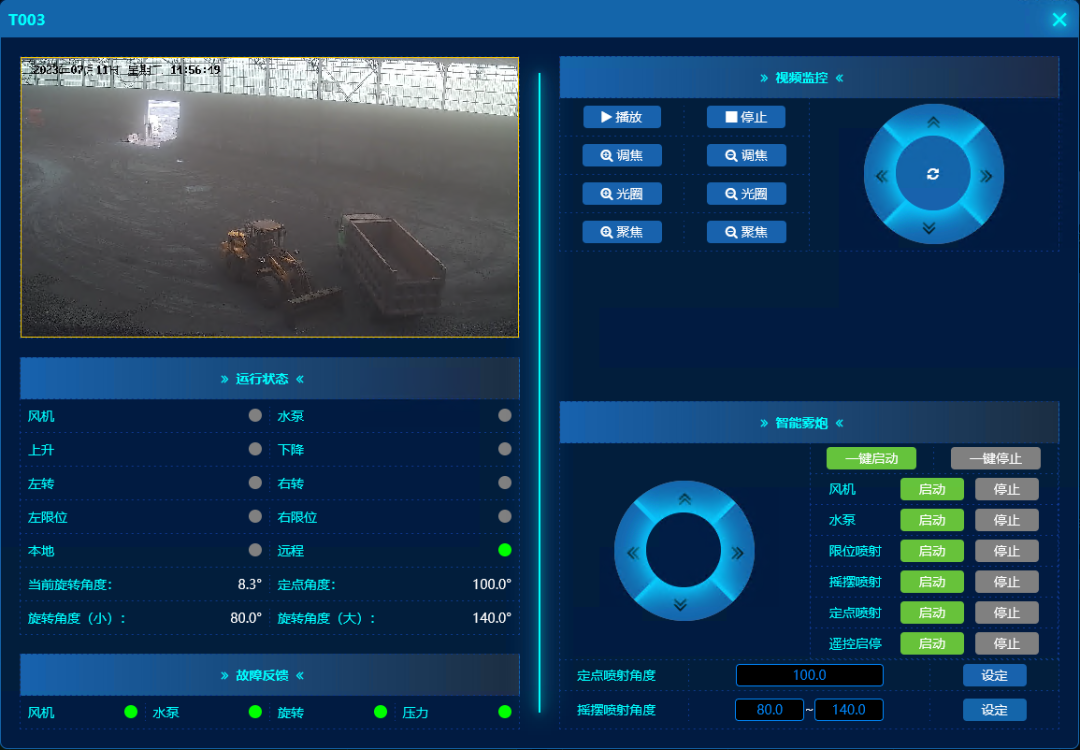

· 環境治理：實時展示霧炮、鷹眼設備運行狀態，支持設備遠程調焦、霧炮手動/自動啟停及參數配置，治理過程全可視化。
· 環境監測：提供TSP濃度、溫濕度等參數的實時/分鐘/小時/日級數據查詢，生成趨勢曲線，支撐污染溯源分析。
· 點位布局：地圖化展示所有鷹眼、霧炮設備安裝位置，直觀呈現系統覆蓋范圍。
· 設備管理：統計設備運行時長（當日/本周/當月/累計）、故障記錄及預警信息，實現設備健康狀態監控與維護調度。
· 聯動記錄：存儲霧炮與鷹眼聯動執行日志，支持治理過程視頻回放，追溯治理效果。
智易時代鷹眼霧炮智能聯動系統以“綠色、智能、高效”為核心，通過鷹眼監控與霧炮除塵的深度協同，結合YOLO11目標檢測、三維建模等先進技術，為鋼鐵、焦化、水泥等行業提供粉塵污染精準治理解決方案，助力企業實現環保達標、降本增效與智能化升級。
